Жоғары жылдамдықты электронды-сұйық бөтелке толтыру машинасы

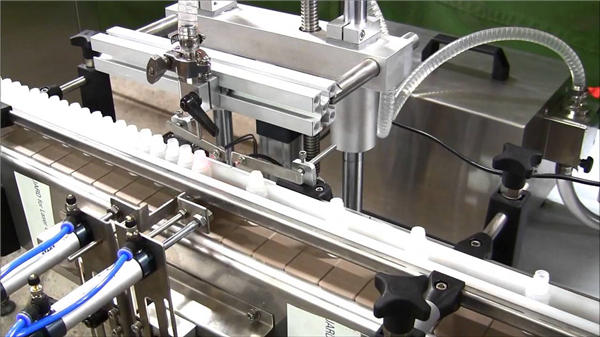

NP-MFC жоғары жылдамдықты автоматты сұйық бөтелке құятын машина

Пайдалану дәлдігі

1.Материалды дайындау: дайын бөтелкелер, штепсель, қақпақ және сұйық дәрілер, штепсель мен қақпағы діріл хоппер рельсіне толы болуы керек және қақпақтың ішкі және сыртқы жағында орналасқан.

2. Бергіштің бөтелкелері: бөтелке берілетін бұрылмалы табақ бөтелкелерді жасайды (міндетті емес)

3. Толтыру: Тербеліс арқылы бөтелке бөтелке тесікшесін дискіні қалың етіп орналастыру үшін, дискіні қайтадан үзіліссіз дискіні толтыру, тоқтату, қақпақ, бұрандалы қақпаққа қою арқылы тазартады. Перистальтикалық сорғышты силикон түтігі арқылы сорып, инені қайтадан жанармай құю станциясына салыңыз. сұйықтықты бөтелкеге автоматты түрде жоғары-төмен жылжытуға болады. Толтыруды аяқтау үшін инені жоғары-төмен жылжытыңыз

4. Штепсель: Штепсель тоқтаушы станцияға дірілдеткішпен, бөтелкедегі доңғалақты тазалаумен тоқтатылған станцияға дейін, цилиндрдің жұмысын бақылау үшін цилиндрдің соленоидты клапанның жұмыс сигналын басқаратын оптикалық талшық арқылы, цилиндрдің жұмысын бақылап отыруға мүмкіндік береді. , гравитациялық принципті қолдана отырып, пластинадағы бөтелке штепсельдік ұшын ашпаңыз, тұрақсыздық ұзақ уақытқа созылмас бұрын жасалған серіппелі немесе серіппелі пластинадан аулақ болыңыз, сондықтан штепсельдік ұш өте дәл

5. Қаптау: Аффикске, бұрандалы қақпаққа, ұқсас қағидаға және зәр шығаруға жіберілген дискіні орналастыру арқылы бөтелке ішіне жақсы шанышқыны қайтадан салыңыз, цилиндр әртүрлі мөлшерде толығымен, үнемі айналатын бұрандалы LIDS бұрандамен жабылады. Бөтелке дұрыс тоқтаған кезде жоғары және төмен жасаңыз, бұрау қақпағының бұрандалы қақпағының бұралу қақпағының аяқталуы төмендейді. Бұрандалы қақпақтың беріктігін реттеу үшін бұрандалы қақпақ пен бұралған бөтелке жіптеріне сәйкес тұрақты момент дизайнын қабылдайды. орнына орнатқаннан кейін автоматты сырғанау мүмкін, бөтелке емес жараланбаған қақпақ мақсатына қол жеткізе аласыз

6. Бөтелкелер шығарылды: Жақсы қақпағы бар бөтелкені бөтелкені конвейер лентасына айналдырып, машинаның сыртына шығарып, келесі орау процесіне кіріңіз.

Ескерту


1, құрылғы дәл штепсельге бекітілген ерекше ашаны ҚОЛДАНАДЫ.

2, шөлмек жоқ, шанышқы жоқ, штепсель қақпағы жоқ.

3, шұғыл тоқтатқышпен, машина істен шыққан кезде автоматты дабылы бар.

4, шаң жабыны бар бұл машина

Техникалық параметр


Өндірістік қуаттылық80-120бот / минут
Қолданылған бөтелкелер2-30мл бөтелке
Толтыру саптамасы2 саптама
Толтыру дәлдігі± 1%
Саңылауларды жабыңыз2 саптама
Қаптау жылдамдығы99% немесе одан көп (тиісті штепсель сипаттамаларына байланысты)
Жылдамдықты басқаружиілікті басқару
Бөтелке мөлшері10 мм-ден асады
Электрмен жабдықтау380В 50Гц
Қуат2кВт
Ауамен қамтамасыз ету0,3 ~ 04 ккг / см2
Газ шығыны10 ~ 15м3 / сағ
Жалпы өлшемдер3000 × 1300 × 1700 мм

Негізгі конфигурация


Меса, бүйір тақталар жоғары сапалы 304 баспайтын болаттан жасалған немесе FDA материалын өндіруге арналған басқа да мақұлдау және 316 Lquality тот баспайтын болаттан жасалған материалға жанасатын бөлшектер

Толтыру саптамасыSUS 316L болаттан жасалған
Толтыру түріПеристалтикалық сорғы
CAM индекстеуШандонг Чжучен
ИнверторЖапонияның mitsubishi
PLCSiemens
Сенсорлық экранSiemens
Негізгі қозғалтқышABB
төмен вольтты аппараттарШнайдер
Servo моторыТайвань TECO
